Частотные преобразователи серии Z-NK.

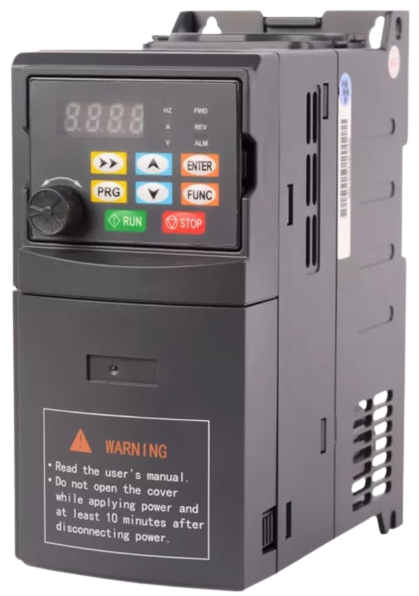

IDS Drive серия Z-NK Компактный универсальный частотный преобразователь IDS-Drive серии Z-NK — представляет собой высокопроизводительное устройство с векторным управлением, которое обладает несколькими режимами управления: бессенсорный векторный контроль скорости (SVC) в разомкнутом контуре, V/F управление. Продвинутый алгоритм векторного управления позволяет достичь более стабильной работы на малых скоростях и усилить момент на низких частотах.

Преобразователь частоты IDS-Drive серии Z-NK предназначен для работы в технологическом (насосы и вентиляторы, транспортирующие механизмы, экструдеры, миксеры и т.п.) и энергосберегающем оборудовании (станции управления насосами, системы климата и кондиционирования и т.п.). Богатый функционал управления электродвигателем этой серии позволит удовлетворить все современные требования к управлению электроприводом.



Серия Серия «Z-NK»
Вход Номинальное напряжение и частота.
Одна фаза 220V AC, 50/60 Hz
Три фазы 380V AC, 50/60 Hz
Выход Напряжение
3~0-220V AC
0~380V AC
Частота
0,1~999Hz
Способ управления Скалярный, V/F, векторный
Отображение Заданная частота, выходная частота, выходной ток, скорость вращения, ошибку, и т.д.
Основные функции Разрешение установки частоты
Цифровая настройка: 0.1Hz, аналоговая настройка.
Точность выходной частоты
0.1Hz
Управление V/F
Кривая V/F свободно устанавливается для различных нагрузок.
Многофункциональный вход
5 многофункциональных входных терминалов для управления
4 программируемые операции, ускорение и замедление с 7 шагами, ВВЕРХ/ВНИЗ, экстренный останов, и т.д.
Многофункциональный выход
1 многофункциональный выходной терминал для индикации и предупреждения о работе, нулевой скорости, внешней неисправности, программируемой операции, и т.д.
Ускорение/замедление
0~999,9s отдельная установка времени ускорения / замедления.
Дополнительные функции Встроенный ПИД контроль, выбираемое автоматическое регулирование напряжения;
Способ задания частоты: аналоговый 0~10V, 0~20mA, настройка через потенциометр и т.д.
Защитные функции Защита от перегрузки: 150%-ый постоянный вращающий момент в течение 1 минуты, защита по перенапряжению / по проседанию напряжения;
Другие защиты: перегрев, защита от короткого замыкания, по перегрузке по току, обрыва выходной фазы U, V, W, пользовательский пароль, и т.д.
Условия эксплуатации Температура: -10С ~ 40С (без инея)
Влажность: ниже 95% (без конденсата)
Высота: ниже 1000 м.
Вибрация: ниже 0.5G


Модели преобразователей частоты серии Z-NK

Модель Выходная мощность Напряжение питания Выходной ток (A)
Z751T2NK-150% 0.4kW Вход 1~220V AC, 50/60Hz.
Выход 3~220V AC
2.3
Z751T2NK-150% 0.75kW 4
Z152T2NK-150% 1.5kW 7
Z222T2NK-150% 2.2kW 9.5
Z751T4NK-150% 0.75kW 3~380V-440V
50Hz/60Hz
2.5
Z152T4NK-150% 1.5kW 4.1
Z222T4NK-150% 2.2kW 5.8
Z402T4NK-150% 4.0kW 9.4
Z552T4NK-150% 5.5kW 12.6
Z752T4NK-150% 7.5kW 16.1

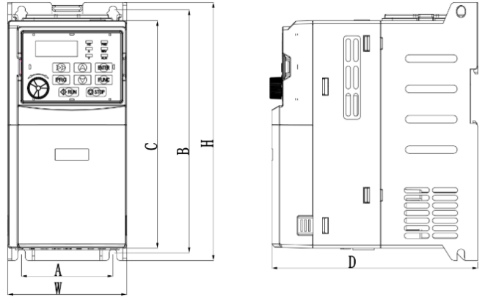

Габаритные размеры

IDS Drive серия Z-NK габариты

Модель H W D a B C
Z401T2NK-150% 170 78 135 60 160 150
Z751T2NK-150% 170 78 135 60 160 150
Z152T2NK-150% 170 78 135 60 160 150
Z222T2NK-150% 170 78 135 60 160 150
Z751T4NK-150% 170 78 135 60 160 150
Z152T4NK-150% 170 78 135 60 160 150
Z222T4NK-150% 170 78 135 60 160 150
Z402T4NK-150% 212 95 151 78 200 180
Z552T4NK-150% 212 95 151 78 200 180
Z752T4NK-150% 238 140 175 130 226 216

*Размеры указаны в миллиметрах
