Твердотельные реле (однофазное) Серия GDH (200-350А).
Серия GDH (200-350А)
- входное регулирующие напряжение от 4 до 16Vdc, от 3 до 32Vdc или от 90 до 250Vac
- емкость 10 pf
- LED - индикация для входного контроля
- две версии исполнения: управление через 0 "Zero Voltage и случайное переключение "Random Switching"
- оптическая изоляция (вход/выход) 4000 Vrms
- рабочая температура -30 - +80oC
- температура хранения -30 - +80oC

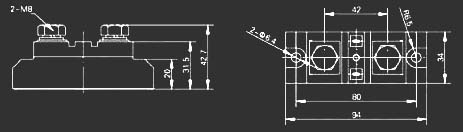

Структура условного обозначения:
G DH 300 48 Z D1
1 2 3 4 5 6
1. G - обозначение серии(Greegoo SSR)
2. D - тип монтирования (D: AC однофазное твердотельное реле)
3. 300 - рабочий ток (200: 200A, 250: 250A, 300: 300A, 350: 350A)
4. 48 - рабочее напряжение ( 28: 280Vac, 48: 448Vac)
5. Z - способ переключения (Z: управление через 0, R: случайное переключение)
6. D1 - входное регулирующие напряжение (D1: DC 4-16V, D3: DC 3-32V, А2: AC 90-250V)
| Входное регулирующие напряжение | D1: 4-16 Vdc | D3: 3-32 Vdc | A2: 90-250 Vac |
| Входной ток (max.) | 13/42 mAdc @=5V/12V | 13/16 mAdc @=5V/12V | |
| Напряжение включения | 4 Vdc | 3 Vdc | 90 Vac |
| Напряжение отключения | 1 Vdc | 1 Vdc | 10 Vac |
| Обратное напряжение | 32 Vdc | 32 Vdc | / |
| LED Дисплей | Да | Да | Да |
Выходные параметры:
| Максимальный ток нагрузки | Arms | 200 | 250 | 300 | 350 |
| Диапазон токов нагрузки | Arms | 0.05-200 | 0.05-250 | 0.05-300 | 0.05-350 |
| Ударный ток, 20 mSec(Max.) | Arms | 2500 | 3400 | 4500 | 5000 |
| Напряжение нагрузки (280V) | Vrms | 24-280 | 24-280 | 24-280 | 24-280 |
| TRIAC Over voltage (280V) | Vpk | >800 | >800 | >800 | >800 |
| Напряжение нагрузки (480V) | Vrms | 44-480 | 44-480 | 44-480 | 44-480 |
| TRIAC Over voltage (480V) | Vpk | >1200 | >1200 | >1200 | >1200 |
| Термическое сопротивление (Rthjc) | oC/W | 0.22 | 0.15 | 0.14 | 0.13 |
| Рабочая частота | Hz | 47-63 | 47-63 | 47-63 | 47-63 |
| Скорость нарастания напряжения в закрытом состоянии dV/dt | V/msec | 500 | 500 | 500 | 500 |
| Максимальный ток утечки в закрытом состоянии | mArms | <10 | <10 | <10 | <10 |
| Максимальное падение напряжения | Vrms | 1.8 | 1.8 | 1.8 | 1.8 |
| Максимальное время включения "Z" | период | 1/2 | 1/2 | 1/2 | 1/2 |
| Максимальное время включения "R" | mSec | 1 | 1 | 1 | 1 |
| Максимальное время отключения | период | 1/2 | 1/2 | 1/2 | 1/2 |
| Напряжение пробоя изоляции (вход/выход) | Vrms | 2500 | 2500 | 2500 | 2500 |
| Напряжение пробоя изоляции (вход-выход/базис) | Vrms | 2500 | 2500 | 2500 | 2500 |
| Тип | Рабочее напряжение, Vac | Управляющее напряжение | Рабочий ток, A |
| GDH20028ZD1 | 280 "Z" | 4-16 Vdc | 200 |
| GDH25028ZD1 | 280 "Z" | 4-16 Vdc | 250 |
| GDH30028ZD1 | 280 "Z" | 4-16 Vdc | 300 |
| GDH35028ZD1 | 280 "Z" | 4-16 Vdc | 350 |
| GDH20028ZD3 | 280 "Z" | 3-32 Vdc | 200 |
| GDH25028ZD3 | 280 "Z" | 3-32 Vdc | 250 |
| GDH30028ZD3 | 280 "Z" | 3-32 Vdc | 300 |
| GDH35028ZD3 | 280 "Z" | 3-32 Vdc | 350 |
| GDH20028ZA2 | 280 "Z" | 90-250 Vac | 200 |
| GDH25028ZA2 | 280 "Z" | 90-250 Vac | 250 |
| GDH30028ZA2 | 280 "Z" | 90-250 Vac | 300 |
| GDH35028ZA2 | 280 "Z" | 90-250 Vac | 350 |
| GDH20028RD1 | 280 "R" | 4-16 Vdc | 200 |
| GDH25028RD1 | 280 "R" | 4-16 Vdc | 250 |
| GDH30028RD1 | 280 "R" | 4-16 Vdc | 300 |
| GDH35028RD1 | 280 "R" | 4-16 Vdc | 350 |
| GDH20028RD3 | 280 "R" | 3-32 Vdc | 200 |
| GDH25028RD3 | 280 "R" | 3-32 Vdc | 250 |
| GDH30028RD3 | 280 "R" | 3-32 Vdc | 300 |
| GDH35028RD3 | 280 "R" | 3-32 Vdc | 350 |
| GDH20028RA2 | 280 "R" | 90-250 Vac | 200 |
| GDH25028RA2 | 280 "R" | 90-250 Vac | 250 |
| GDH30028RA2 | 280 "R" | 90-250 Vac | 300 |
| GDH35028RA2 | 280 "R" | 90-250 Vac | 350 |
| GDH20048ZD1 | 480 "Z" | 4-16 Vdc | 200 |
| GDH25048ZD1 | 480 "Z" | 4-16 Vdc | 250 |
| GDH30048ZD1 | 480 "Z" | 4-16 Vdc | 300 |
| GDH35048ZD1 | 480 "Z" | 4-16 Vdc | 350 |
| GDH20048ZD3 | 480 "Z" | 3-32 Vdc | 200 |
| GDH25048ZD3 | 480 "Z" | 3-32 Vdc | 250 |
| GDH30048ZD3 | 480 "Z" | 3-32 Vdc | 300 |
| GDH35048ZD3 | 480 "Z" | 3-32 Vdc | 350 |
| GDH20048ZA2 | 480 "Z" | 90-250 Vac | 200 |
| GDH25048ZA2 | 480 "Z" | 90-250 Vac | 250 |
| GDH30048ZA2 | 480 "Z" | 90-250 Vac | 300 |
| GDH35048ZA2 | 480 "Z" | 90-250 Vac | 350 |
| GDH20048RD1 | 480 "R" | 4-16 Vdc | 200 |
| GDH25048RD1 | 480 "R" | 4-16 Vdc | 250 |
| GDH30048RD1 | 480 "R" | 4-16 Vdc | 300 |
| GDH35048RD1 | 480 "R" | 4-16 Vdc | 350 |
| GDH20048RD3 | 480 "R" | 3-32 Vdc | 200 |
| GDH25048RD3 | 480 "R" | 3-32 Vdc | 250 |
| GDH30048RD3 | 480 "R" | 3-32 Vdc | 300 |
| GDH35048RD3 | 480 "R" | 3-32 Vdc | 350 |
| GDH20048RA2 | 480 "R" | 90-250 Vac | 200 |
| GDH25048RA2 | 480 "R" | 90-250 Vac | 250 |
| GDH30048RA2 | 480 "R" | 90-250 Vac | 300 |
| GDH35048RA2 | 480 "R" | 90-250 Vac | 350 |
