Твердотельные реле для коммутации цепей постоянного тока.
Особенности реле:
- Высокие удельные характеристики
- Допустимое пиковое напряжение 400V DC
- Входное управляющее напряжение от 3 до 32VDC
- Светодиодная индикация наличия управляющего сигнала
- Рабочая температура -30 - +80ºC
- Высокая надежность
Расшифровка номенклатуры
1. GD - однофазное, GT - трехфазное твердотельное реле
2. H - на повышенное напряжение (SCR :480V AC, транзистор :230V DC)
3. 80 - рабочий ток (10A, 25A, 40A, 60A, 80A, 100A, 120A)
4. 48 - рабочее напряжение ( 28: 280V AC, 48: 480V AC, 23: 230V DC)
5. Z - тип коммутации (Z: управление через «0», D: коммутация постоянного напряжения)
6. D3 - входное управляющее напряжение (D3: DC 3-32V, А2: 90-250V)
| Выходное напряжение | Управляющее напряжение |
Номинальный коммутируемый ток | ||
| 10A | 25A | 40A | ||
| 230V DC | 3-32V DC | GDH1023DD3 | GDH2523DD3 | GDH4023DD3 |
Варианты исполнений
| Входное управляющее напряжение | D3: 3-32V DC |
| Тип выходного элемента | Транзистор |
| Потребляемый ток в цепи управления | 5 - 35мА |
| Напряжение включения | 3V DC |
| Напряжение отключения | 1V DC |
| Коммутируемое напряжение | 5 – 230V DC |
| Допустимое пиковое напряжение | 400V DC |
| Падение напряжения | 1,2V DC |
| Время переключения | ≤5мс |
| Ток утечки в закрытом состоянии | ≤5мА |
| Напряжение пробоя изоляции | 2500V AC в течении 60с. |
| Светодиодный индикатор рабочего состояния | Да |

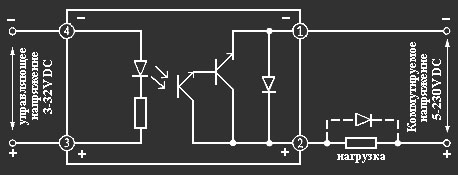

Схемы подключения:

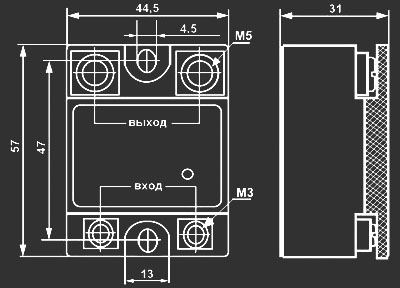

Внешний вид и габаритные размеры:
