Твердотельные реле (однофазное) 10...120А.
Особенности реле:
- Высокие удельные характеристики
- Входное управляющее напряжение от 3 до 32V DC или от 90 до 250V AC
- Допустимое пиковое напряжение (1200V АС) для 480V серии
- Тип коммутации переключение в «0» «Zero Voltage»
- Низкий уровень электромагнитных помех
- Оптическая изоляция (вход/выход) 2500V AC
- Отсутствие дребезга контактов
- Отсутствие акустического шума
- Светодиодная индикация наличия управляющего сигнала
- Рабочая температура -30 - +80ºC
- Высокая надежность
Расшифровка номенклатуры
1. GD - однофазное, GT - трехфазное твердотельное реле
2. H - на повышенное напряжение (SCR :480V AC, транзистор :230V DC)
3. 80 - рабочий ток (10A, 25A, 40A, 60A, 80A, 100A, 120A)
4. 48 - рабочее напряжение ( 28: 280V AC, 48: 480V AC, 23: 230V DC)
5. Z - тип коммутации (Z: управление через «0», D: коммутация постоянного напряжения)
6. D3 - входное управляющее напряжение (D3: DC 3-32V, А2: 90-250V)
| Выходное напряжение | Управляющее напряжение |
Номинальный коммутируемый ток | ||
| 10A | 25A | 40A | ||
| 480V AC "перекл. в 0" |
3-32V DC | GDH1048ZD3 | GDH2548ZD3 | GDH4048ZD3 |
| 90-250V AC | GDH1048ZA2 | GDH2548ZA2 | GDH4048ZA2 | |
| Выходное напряжение | Управляющее напряжение | Номинальный коммутируемый ток | |||
| 60A | 80A | 100A | 120A | ||
| 480V AC "перекл. в 0" |
3-32V DC | GDH6048ZD3 | GDH8048ZD3 | GDH10048ZD3 | GDH12048ZD3 |
| 90-250V AC | GDH6048ZA2 | GDH8048ZA2 | GDH10048ZA2 | GDH12048ZA2 | |
Входные параметры:
| Входное управляющее напряжение | D3: 3-32V DC | A2: 90-250V AC |
| Входной ток (max.) | 13/16 mA DC = 5V/24V | 29 mA AC = 220V |
| Напряжение включения | 3V DC | 90V AC |
| Напряжение отключения | 1V DC | 10V AC |
| Обратное напряжение | 32V DC | / |
| Светодиодный индикатор рабочего состояния | Да | Да |
Выходные параметры:
| Максимальный ток нагрузки | A | 10 | 25 | 40 | 60 | 80 | 100 | 120 |
| Диапазон токов нагрузки | A | 0.05-10 | 0.05-25 | 0.05-40 | 0.05-60 | 0.05-80 | 0.05-100 | 0.05-120 |
| Ударный ток, 20 mSec (Max.) | A | 200 | 300 | 400 | 600 | 1000 | 1200 | 1500 |
| Напряжение нагрузки (480V AC) | V AC | 44-480 | 44-480 | 44-480 | 44-480 | 44-480 | 44-480 | 44-480 |
| Максимальное напряжение(480V AC) | V AC | >1200 | >1200 | >1200 | >1200 | >1200 | >1200 | >1200 |
| Термическое сопротивление | °C/W | 2.5 | 2.5 | 1.3 | 0.65 | 0.5 | 0.3 | 0.3 |
| Рабочая частота | Гц | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 | 47-63 |
| Скорость нарастания напряжения в закрытом состоянии dV/dt | V/µsec | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Максимальный ток утечки в закрытом состоянии | mA | <8 | <8 | <8 | <8 | <8 | <8 | <8 |
| Максимальное падение напряжения | V AC | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| Максимальное время включения "Z" | период | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Максимальное время отключения | период | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
| Напряжение пробоя изоляции (вход/выход) | V AC | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| Напряжение пробоя изоляции (вход-выход/база) | V AC | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |

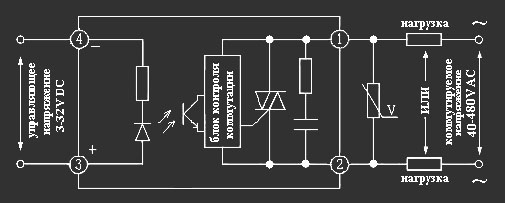

Схемы подключения:

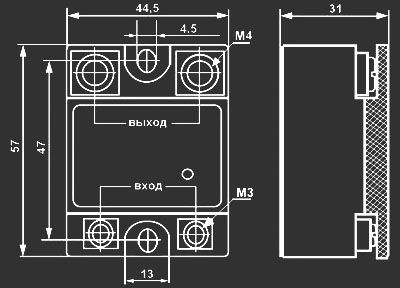

Внешний вид и габаритные размеры:
